Hace unos días mirando por internet vi un mando a distancia zigbee bastante chulo y decidí comprarlo e integrarlo, el mando en cuestión es este
https://www.eglo.com/es/control-remoto-connect-z-99099.html
El mando viene con un soporte para la pared.
Y es alimentado por dos pilas AAA
Las especificaciones para integrarlo estan en https://www.zigbee2mqtt.io/devices/99099.html
El manual de instrucciones del equipo es este.
Según el manual para emparejarlo bastaba con pulsar el botón ON y el botón azul y se debía emparejar
Pero así no hay forma de emparejarlo , después de buscar un rato vi que hay una forma de previamente hacerle un reset de fabrica , pero antes baje la aplicación para Android y le actualice el firmware a la ultima versión.
Después de actualizar tampoco emparejaba , buscando en la web del fabricante encontre como hacer un reset de fabrica pulsando estos dos botones tres segundos .
Ahora al pulsar el botón ON y el botón azul y se emparejo correctamente con zigbee2mqtt

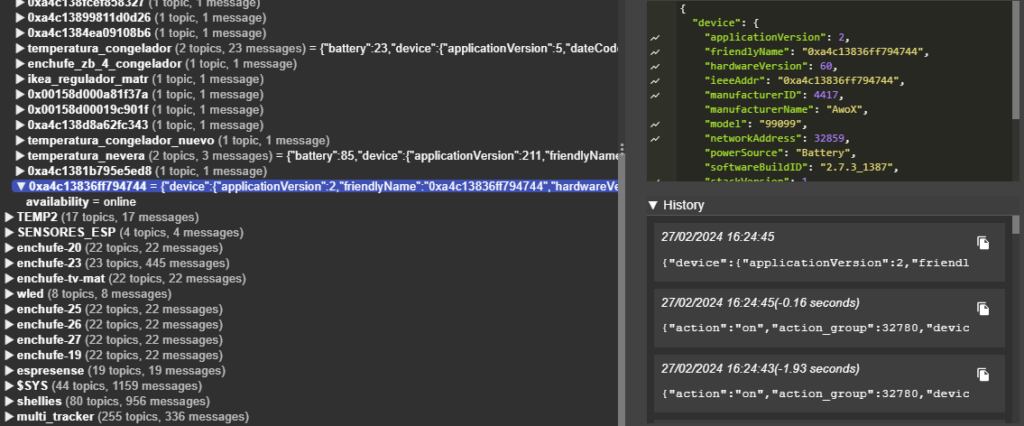

Al momento ya empezó a aparecer la información en MqttExplorer
Este el json que envia al pulsar el botón ON
x
21
21
1
2
"action""on"3
"action_group"327804
"device"5
"applicationVersion"26
"friendlyName""0xa4c13836ff794744"7
"hardwareVersion"608
"ieeeAddr""0xa4c13836ff794744"9
"manufacturerID"441710
"manufacturerName""AwoX"11
"model""99099"12
"networkAddress"3285913
"powerSource""Battery"14
"softwareBuildID""2.7.3_1387"15
"stackVersion"116
"type""EndDevice"17
"zclVersion"318
19
"last_seen""2024-02-27T16:21:36+01:00"20
"linkquality"2521
Cambiaremos en el configuration.yaml de zigbee2mqtt el nombre del mando
xxxxxxxxxx1
2
1
'0xa4c13836ff794744'2
friendly_name'0xa4c13836ff794744'y le añadiremos que simule el control de brillo
xxxxxxxxxx1
5
1
'0xa4c13836ff794744'2
friendly_namemando_zigbee3
simulated_brightness4
delta20 # delta per interval, default = 205
interval200 # interval in milliseconds, default = 200Añadiremos los sensores del manto en el fichero configuration.yaml de nuestro home assistant
xxxxxxxxxx1
29
29
1
### MANDO ZIGBEE2
3
state_topic"zigbee2mqtt/mando_zigbee"4
availability_topic"zigbee2mqtt/bridge/state"5
icon"mdi:gesture-double-tap"6
value_template"{{ value_json.action }}"7
name"mando_zigbee_evento"8
9
state_topic"zigbee2mqtt/mando_zigbee"10
availability_topic"zigbee2mqtt/bridge/state"11
unit_of_measurement"%"12
device_class"battery"13
value_template"{{ value_json.battery }}"14
expire_after8640015
force_updatetrue16
name"mando_zigbee_bateria" 17
18
state_topic"zigbee2mqtt/mando_zigbee"19
availability_topic"zigbee2mqtt/bridge/state"20
icon"mdi:signal"21
unit_of_measurement"lqi"22
value_template"{{ value_json.linkquality }}"23
name"mando_zigbee_estado" 24
25
state_topic"zigbee2mqtt/mando_zigbee"26
availability_topic"zigbee2mqtt/bridge/state"27
icon"mdi:calendar-clock"28
value_template"{{ value_json.last_seen }}"29
name"mando_zigbee_ultima_conexion" Crearemos el sensor de disponibilidad
xxxxxxxxxx1
6
1
state_topic"zigbee2mqtt/mando_zigbee/availability" 2
availability_topic"zigbee2mqtt/mando_zigbee/availability" 3
namemando_zigbee_disponibilidad 4
device_class"connectivity" 5
payload_on"online"6
payload_off"offline" Pondremos las etiquetas en el customize.yaml
xxxxxxxxxx1
10
10
1
binary_sensor.mando_zigbee_evento2
friendly_nameMando zigbee3
sensor.mando_zigbee_bateria4
friendly_nameMando zigbee5
sensor.mando_zigbeeestado6
friendly_nameMando zigbee7
sensor.mando_zigbee_evento8
friendly_nameMando zigbee9
binary_sensor.mando_zigbee_disponibilidad10
friendly_nameMando zigbeeLo añadiremos al sensor general de fallo de cualquier dispositivo zigbee
xxxxxxxxxx1
94
94
1
platformtemplate2
sensors3
sensor_fallo_dispositivos_zigbee4
#ON cuando cualquiera falla en la comunicacion5
friendly_name'Sensor fallo algun dispositivo zigbee'6
value_template7
{% if 8
is_state('binary_sensor.temperatura_balcon_disponibilidad', 'off') or 9
is_state('binary_sensor.sensor_agua_lavabo_disponibilidad', 'off') or 10
is_state('binary_sensor.sensor_puerta_entrada_disponibilidad', 'off') or 11
is_state('binary_sensor.sensor_movimiento_recibidor_disponibilidad', 'off') or 12
is_state('binary_sensor.sensor_proximidad_timbre_disponibilidad', 'off') or 13
is_state('binary_sensor.temperatura_comedor_disponibilidad', 'off') or 14
is_state('binary_sensor.sensor_movimiento_comedor_disponibilidad', 'off') or 15
is_state('binary_sensor.sensor_balcon_comedor_derecho_disponibilidad', 'off') or 16
is_state('binary_sensor.sensor_balcon_comedor_izquierdo_disponibilidad', 'off') or 17
is_state('binary_sensor.movimiento_3_disponibilidad', 'off') or 18
is_state('binary_sensor.pulsador_luz_sofa_disponibilidad', 'off') or 19
is_state('binary_sensor.sensor_balcon_matrimonio_izquierdo_disponibilidad', 'off') or 20
is_state('binary_sensor.sensor_balcon_matrimonio_derecho_disponibilidad', 'off') or 21
is_state('binary_sensor.puls_conmut_entrada_matrimonio_disponibilidad', 'off') or 22
is_state('binary_sensor.puls_conmut_tere_matrimonio_disponibilidad', 'off') or 23
is_state('binary_sensor.puls_conmut_antonio_matrimonio_disponibilidad', 'off') or 24
is_state('binary_sensor.temperatura_matrimonio_disponibilidad', 'off') or 25
is_state('binary_sensor.temperatura_congelador_disponibilidad', 'off') or 26
is_state('binary_sensor.temperatura_nevera_disponibilidad', 'off') or 27
is_state('binary_sensor.mando_zigbee_disponibilidad', 'off') or 28
is_state('binary_sensor.ikea_mando_1_disponibilidad', 'off') or 29
is_state('binary_sensor.sensor_trastero_disponibilidad', 'off') or 30
is_state('binary_sensor.temperatura_trastero_disponibilidad', 'off') or 31
is_state('binary_sensor.temperatura_oriol_disponibilidad', 'off') or 32
is_state('binary_sensor.puls_leds_oriol_disponibilidad', 'off') or 33
is_state('binary_sensor.sensor_oriol_izquierdo_disponibilidad', 'off') or 34
is_state('binary_sensor.sensor_oriol_derecho_disponibilidad', 'off') or 35
is_state('binary_sensor.sensor_puerta_armario_oriol_disponibilidad', 'off') or 36
is_state('binary_sensor.ikea_mando_2_disponibilidad', 'off') or 37
is_state('binary_sensor.puls_conmut_1_oriol_disponibilidad', 'off') or 38
is_state('binary_sensor.puls_conmut_2_oriol_disponibilidad', 'off') or 39
is_state('binary_sensor.enchufe_zb_1_disponibilidad', 'off') or 40
is_state('binary_sensor.enchufe_zb_2_tv_matrimonio_disponibilidad', 'off') or 41
is_state('binary_sensor.enchufe_zb_3_balcon_disponibilidad', 'off') or 42
is_state('binary_sensor.ikea_mando_4_disponibilidad', 'off') or 43
is_state('binary_sensor.sensor_movimiento_cocina_disponibilidad', 'off') or 44
is_state('binary_sensor.sensor_agua_cocina_disponibilidad', 'off') or 45
is_state('binary_sensor.sensor_agua_lavadero_disponibilidad', 'off') 46
%}47
on48
{% else %}49
off50
{% endif %} 51
icon_template52
{% if 53
is_state('binary_sensor.temperatura_balcon_disponibilidad', 'off') or 54
is_state('binary_sensor.sensor_agua_lavabo_disponibilidad', 'off') or 55
is_state('binary_sensor.sensor_puerta_entrada_disponibilidad', 'off') or 56
is_state('binary_sensor.sensor_movimiento_recibidor_disponibilidad', 'off') or 57
is_state('binary_sensor.sensor_proximidad_timbre_disponibilidad', 'off') or 58
is_state('binary_sensor.temperatura_comedor_disponibilidad', 'off') or 59
is_state('binary_sensor.sensor_movimiento_comedor_disponibilidad', 'off') or 60
is_state('binary_sensor.sensor_balcon_comedor_derecho_disponibilidad', 'off') or 61
is_state('binary_sensor.sensor_balcon_comedor_izquierdo_disponibilidad', 'off') or 62
is_state('binary_sensor.movimiento_3_disponibilidad', 'off') or 63
is_state('binary_sensor.pulsador_luz_sofa_disponibilidad', 'off') or 64
is_state('binary_sensor.sensor_balcon_matrimonio_izquierdo_disponibilidad', 'off') or 65
is_state('binary_sensor.sensor_balcon_matrimonio_derecho_disponibilidad', 'off') or 66
is_state('binary_sensor.puls_conmut_entrada_matrimonio_disponibilidad', 'off') or 67
is_state('binary_sensor.puls_conmut_tere_matrimonio_disponibilidad', 'off') or 68
is_state('binary_sensor.puls_conmut_antonio_matrimonio_disponibilidad', 'off') or 69
is_state('binary_sensor.temperatura_matrimonio_disponibilidad', 'off') or 70
is_state('binary_sensor.temperatura_congelador_disponibilidad', 'off') or 71
is_state('binary_sensor.temperatura_nevera_disponibilidad', 'off') or 72
is_state('binary_sensor.mando_zigbee_disponibilidad', 'off') or 73
is_state('binary_sensor.ikea_mando_1_disponibilidad', 'off') or 74
is_state('binary_sensor.sensor_trastero_disponibilidad', 'off') or 75
is_state('binary_sensor.temperatura_trastero_disponibilidad', 'off') or 76
is_state('binary_sensor.temperatura_oriol_disponibilidad', 'off') or 77
is_state('binary_sensor.puls_leds_oriol_disponibilidad', 'off') or 78
is_state('binary_sensor.sensor_oriol_izquierdo_disponibilidad', 'off') or 79
is_state('binary_sensor.sensor_oriol_derecho_disponibilidad', 'off') or 80
is_state('binary_sensor.sensor_puerta_armario_oriol_disponibilidad', 'off') or 81
is_state('binary_sensor.ikea_mando_2_disponibilidad', 'off') or 82
is_state('binary_sensor.puls_conmut_1_oriol_disponibilidad', 'off') or 83
is_state('binary_sensor.puls_conmut_2_oriol_disponibilidad', 'off') or 84
is_state('binary_sensor.enchufe_zb_1_disponibilidad', 'off') or 85
is_state('binary_sensor.enchufe_zb_2_tv_matrimonio_disponibilidad', 'off') or 86
is_state('binary_sensor.enchufe_zb_3_balcon_disponibilidad', 'off') or 87
is_state('binary_sensor.ikea_mando_4_disponibilidad', 'off') or 88
is_state('binary_sensor.sensor_movimiento_cocina_disponibilidad', 'off') or 89
is_state('binary_sensor.sensor_agua_cocina_disponibilidad', 'off') or 90
is_state('binary_sensor.sensor_agua_lavadero_disponibilidad', 'off') %}91
mdi:signal-off92
{% else %}93
mdi:signal94
{% endif %} Los valores en action que nos devolverá son : on , off , red , refresh , refresh_colored , blue, yellow , green , brightness_step_up , brightness_step_down , brightness_move_up , brightness_move_down , brightness_stop , recall_1 , color_temperature_step_up , color_temperature_step_down
Los botones 1, 2 ,3 y recall_2 no funcionan ya que son para emparejar directamente a dispositivos , mas información aquí : https://github.com/Koenkk/zigbee2mqtt/issues/14786#issuecomment-1304827843
Empezaremos a crear automatizaciones según nuestras necesidades
xxxxxxxxxx1
209
209
1
####################################################################################################################2
# MANDO ZIGBEE3
#################################################################################################################### 4
5
####################################################################################################################6
# on, off, red, refresh, refresh_colored, blue, yellow, green, brightness_step_up, brightness_step_down, 7
# brightness_move_up, brightness_move_down, brightness_stop, recall_1, color_temperature_step_up, 8
# color_temperature_step_down9
####################################################################################################################10
11
idmando zigbee comando off12
aliasmando zigbee comando off13
trigger14
platformstate15
entity_idsensor.mando_zigbee_evento16
to"off"17
condition18
action19
servicelight.turn_off20
data21
entity_idlight.luz_matrimonio 22
servicelight.turn_off23
data24
entity_idlight.luz_matrimonio_ambilight 25
modesingle 26
27
idmando zigbee comando refresh28
aliasmando zigbee comando refresh29
trigger30
platformstate31
entity_idsensor.mando_zigbee_evento32
to"refresh"33
condition34
action35
servicelight.toggle36
data37
entity_idlight.luz_matrimonio 38
servicelight.toggle39
data40
entity_idlight.luz_matrimonio_ambilight 41
modesingle 42
43
idmando zigbee comando brightness_step_up44
aliasmando zigbee comando brightness_step_up45
trigger46
platformstate47
entity_idsensor.mando_zigbee_evento48
to"brightness_step_up"49
condition50
action51
data_template52
entity_idlight.luz_matrimonio53
brightness25554
servicelight.turn_on55
modesingle 56
57
idmando zigbee comando brightness_step_down58
aliasmando zigbee comando brightness_step_down59
trigger60
platformstate61
entity_idsensor.mando_zigbee_evento62
to"brightness_step_down"63
condition64
action65
data_template66
entity_idlight.luz_matrimonio67
brightness168
servicelight.turn_on69
modesingle 70
71
idmando zigbee comando color_temperature_step_up72
aliasmando zigbee comando color_temperature_step_up73
trigger74
platformstate75
entity_idsensor.mando_zigbee_evento76
to"color_temperature_step_up"77
condition78
action79
data_template80
entity_idlight.luz_matrimonio_ambilight81
brightness25582
servicelight.turn_on83
modesingle 84
85
idmando zigbee comando color_temperature_step_down86
aliasmando zigbee comando color_temperature_step_down87
trigger88
platformstate89
entity_idsensor.mando_zigbee_evento90
to"color_temperature_step_down"91
condition92
action93
data_template94
entity_idlight.luz_matrimonio_ambilight95
brightness196
servicelight.turn_on97
modesingle 98
99
idmando zigbee comando recall_1100
aliasmando zigbee comando recall_1101
trigger102
platformstate103
entity_idsensor.mando_zigbee_evento104
to"recall_1"105
condition106
action107
servicelight.toggle108
data109
entity_idlight.luz_matrimonio 110
modesingle 111
112
idmando zigbee comando recall_2113
aliasmando zigbee comando recall_2114
trigger115
platformstate116
entity_idsensor.mando_zigbee_evento117
to"recall_2"118
condition119
action120
servicelight.toggle121
data122
entity_idlight.luz_matrimonio_ambilight 123
modesingle 124
125
idmando zigbee comando refresh_colored126
aliasmando zigbee comando refresh_colored127
trigger128
platformstate129
entity_idsensor.mando_zigbee_evento130
to"refresh_colored"131
condition132
action133
servicelight.toggle134
data135
entity_idlight.luz_matrimonio_ambilight 136
servicelight.turn_off137
data138
entity_idlight.luz_matrimonio 139
modesingle 140
141
idmando zigbee comando refresh_colored142
aliasmando zigbee comando refresh_colored143
trigger144
platformstate145
entity_idsensor.mando_zigbee_evento146
to"refresh_colored"147
condition148
action149
servicelight.toggle150
data151
entity_idlight.luz_matrimonio_ambilight 152
servicelight.turn_off153
data154
entity_idlight.luz_matrimonio 155
modesingle 156
157
idmando zigbee comando red158
aliasmando zigbee comando red159
trigger160
platformstate161
entity_idsensor.mando_zigbee_evento162
to"red"163
condition164
action165
servicelight.turn_on166
entity_idlight.luz_matrimonio_ambilight 167
data168
brightness255169
rgb_color25500 170
servicelight.turn_off171
data172
entity_idlight.luz_matrimonio 173
modesingle 174
175
idmando zigbee comando blue176
aliasmando zigbee comando blue177
trigger178
platformstate179
entity_idsensor.mando_zigbee_evento180
to"blue"181
condition182
action183
servicelight.turn_on184
entity_idlight.luz_matrimonio_ambilight 185
data186
brightness255187
rgb_color00255 188
servicelight.turn_off189
data190
entity_idlight.luz_matrimonio 191
modesingle 192
193
idmando zigbee comando green194
aliasmando zigbee comando green195
trigger196
platformstate197
entity_idsensor.mando_zigbee_evento198
to"green"199
condition200
action201
servicelight.turn_on202
entity_idlight.luz_matrimonio_ambilight 203
data204
brightness255205
rgb_color632550 206
servicelight.turn_off207
data208
entity_idlight.luz_matrimonio 209
modesingle Y con esto y un bizcocho ……
