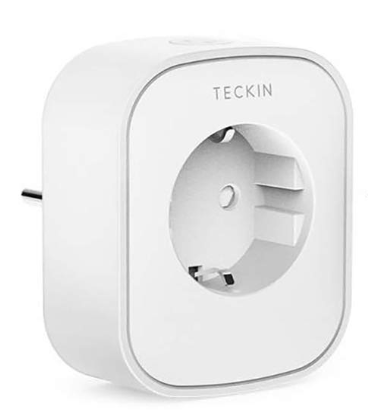

En esta ocasión voy a flashear cuatro Teckin SP22 mas que me hacían falta para varios dispositivos que quería controlar , al precio que tienen no vale la pena andar reutilizando alguno de los que uso por temporadas como los de los ahuyentadores de mosquitos u otros chismes.
Estos enchufes también estan en el mercado como Gosund SP1 o BlitzWolf SHP2
![](https://rivas.cloud/wp-content/uploads/2023/11/image-31.png)
Lo peor de estos enchufes es que los muy ca………. vienen termo soldados y abrirlos es un festival , para abrirlos hay que darles bastante calor con una pistola de calor , con un cutter repasar varias veces los bordes y luego hacer presión hasta que salten un par de pestañas , quedan algo marcados , pero nada que no se pueda disimular
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_12_2023-11-27_14-03-17.jpg)

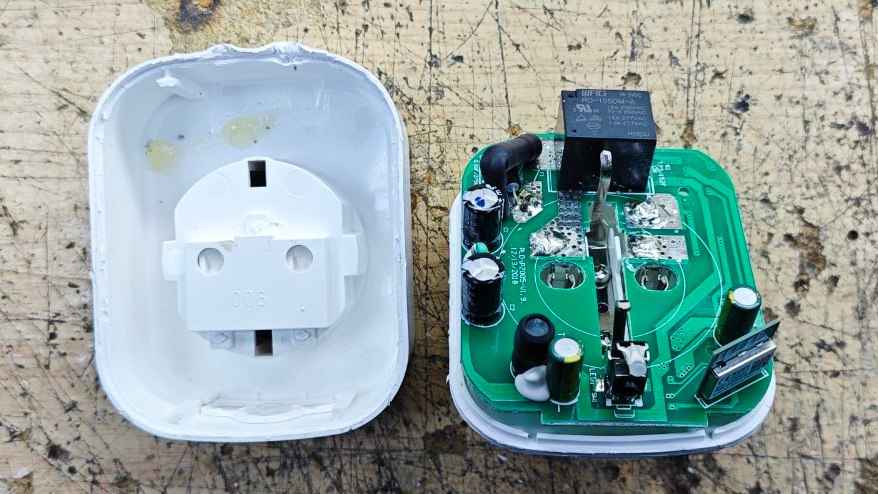

Haciendo presión al final se abren , las dos marcas que quedan luego se pueden disimular bastante bien con un poco de calor devolviéndoles la forma original
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_14_2023-11-27_14-03-17.jpg)

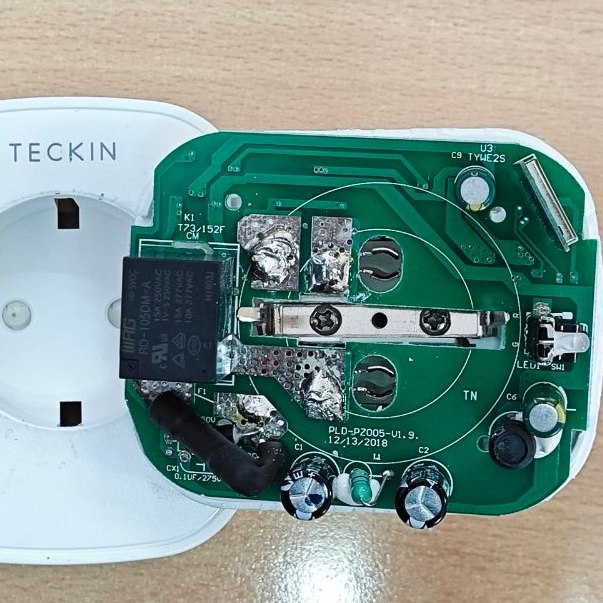

Sacaremos los dos tornillos interiores para poder girar un poco la placa.
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_9_2023-11-27_14-03-17.jpg)

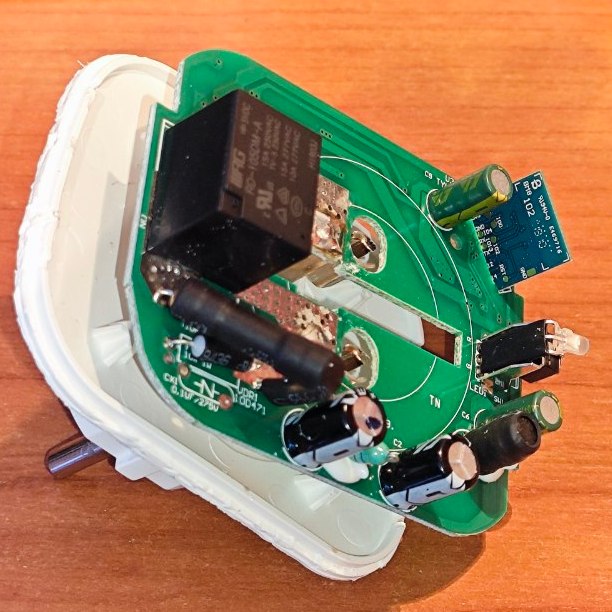

Giraremos un poquito la placa , podemos observar la seña IO0 para ponerlo en modo programación.
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_5_2023-11-27_14-03-17.jpg)

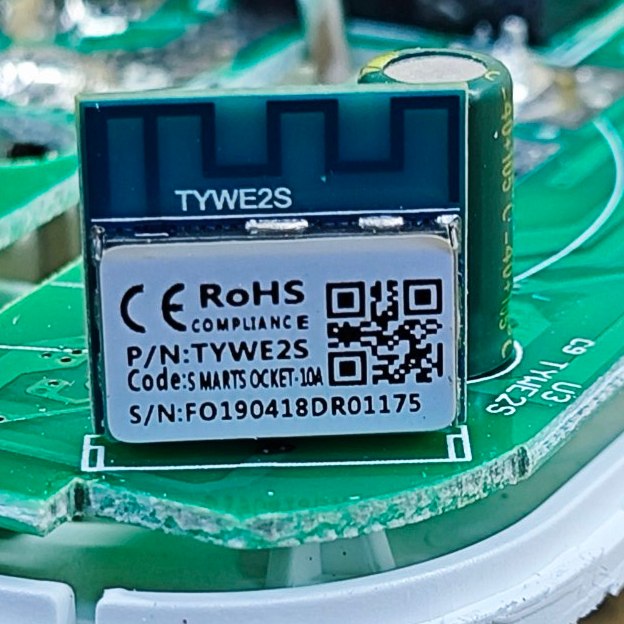

Al girarlo veremos que tiene un TYWE2S que es compartible con el firmware Espurna
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_10_2023-11-27_14-03-17.jpg)

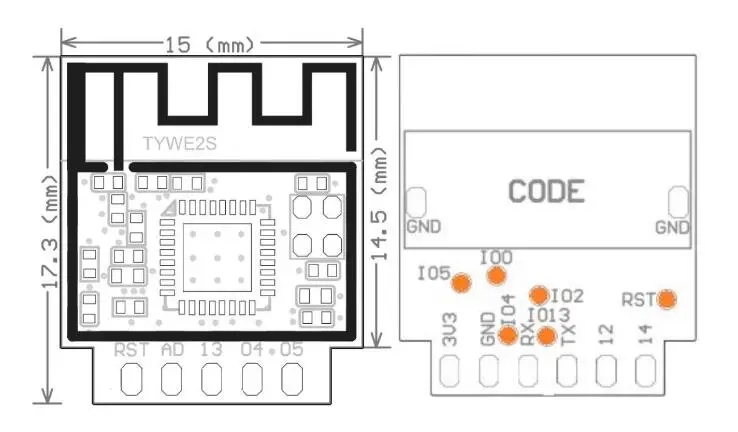

Este es pinout del modulo TYWE2S
![](https://rivas.cloud/wp-content/uploads/2023/11/image-37.png)

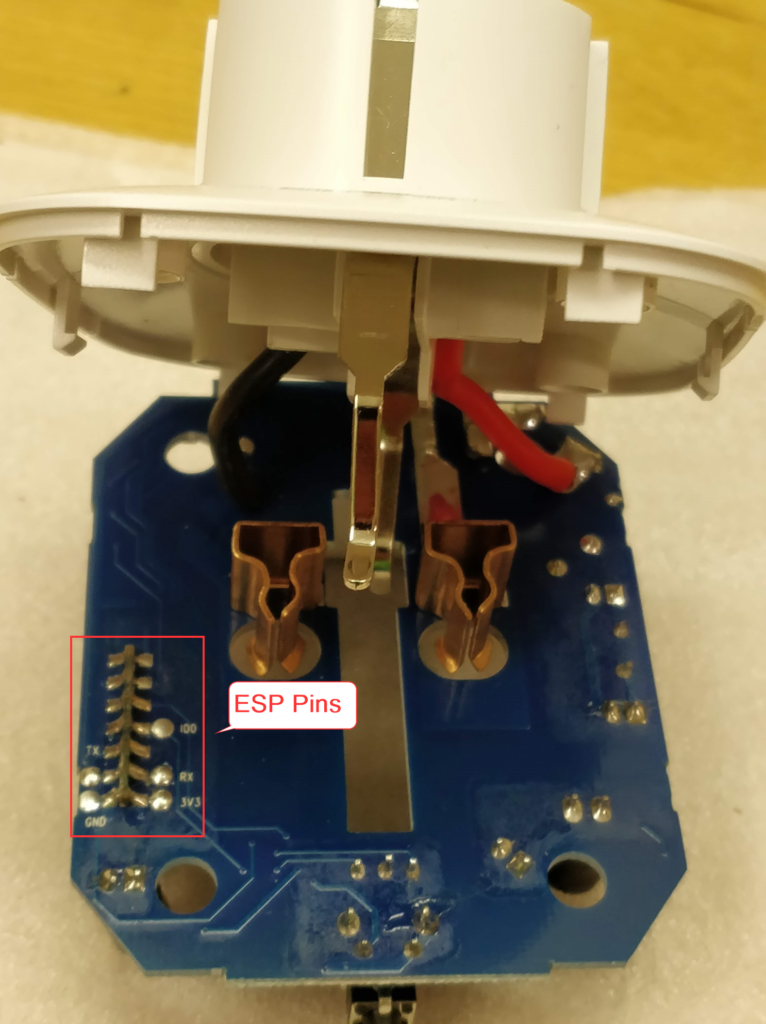

Existen dos versiones de este enchufe con dos placas diferentes , estos serian los pines del modulo antiguo cuyas señales venían serigrafiadas en la placa.
![](https://rivas.cloud/wp-content/uploads/2023/11/image-32-766x1024.png)

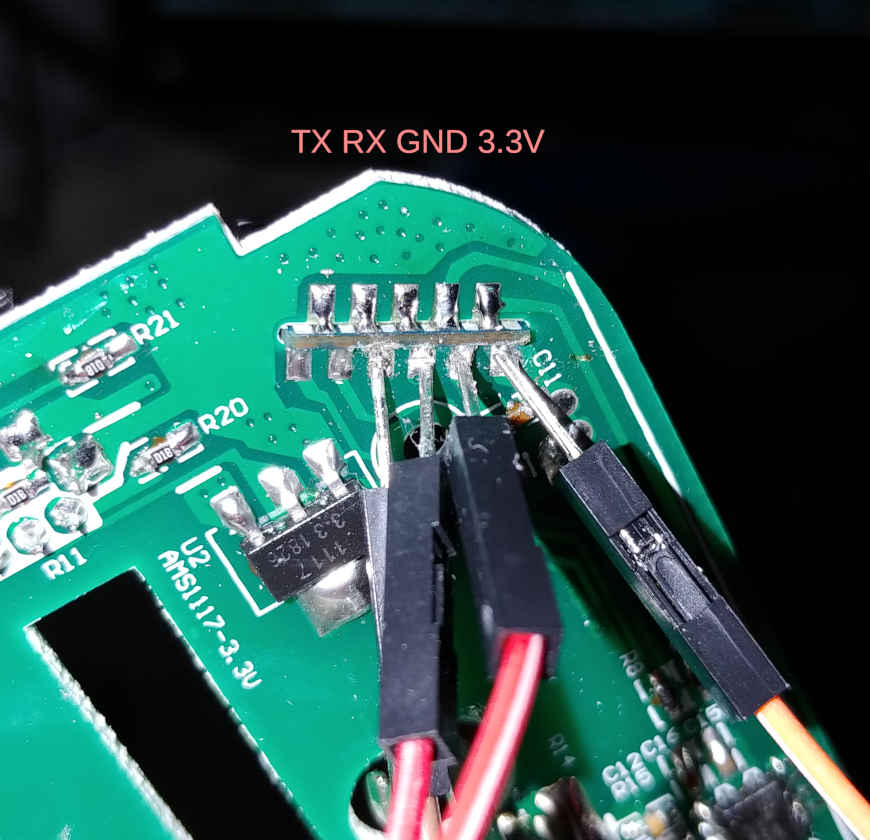

Para versiones actuales 2.3 y 2.4 estas serian las señales directamente desde el modulo TYWE2S
![](https://rivas.cloud/wp-content/uploads/2023/11/image-35.png)
El firmware a grabar será el siguiente :

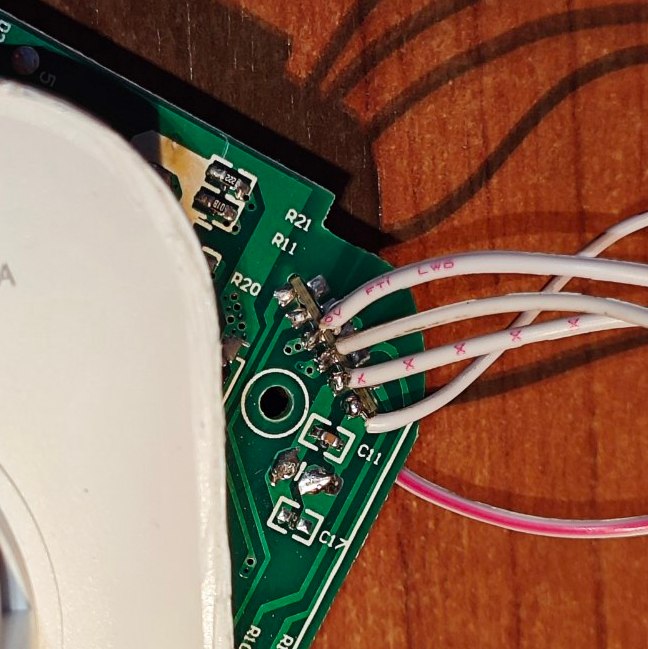

Soldaremos con cuidado los cables que vienen de nuestro adaptador FTDI USB a TTL teniendo en cuenta que van RX a TX y TX a RX
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_1_2023-11-27_14-03-17.jpg)

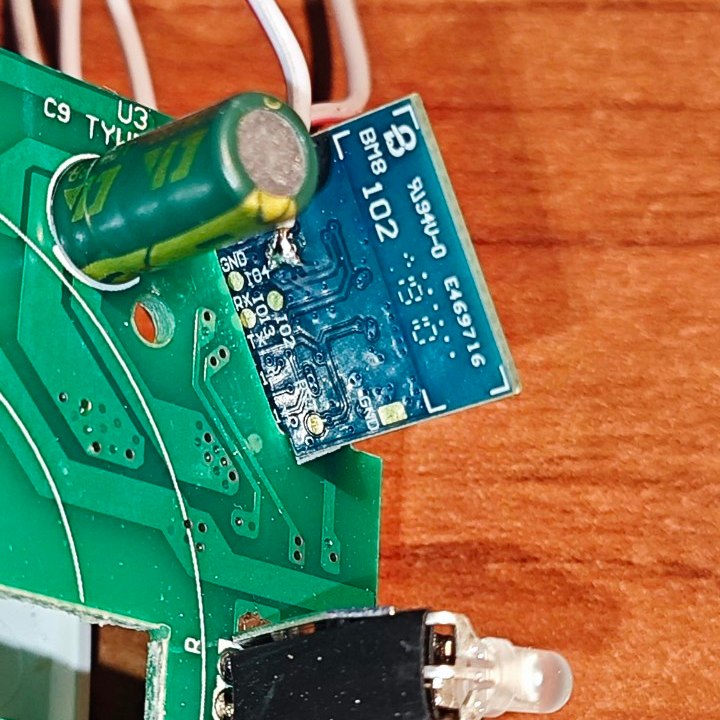

Yo personalmente prefiero soldar GPIO0 directo al adaptador me resulta mas cómodo para llevar esta señal a cero y que entre en modo de programación
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_3_2023-11-27_14-03-17.jpg)
Quedaria algo asi
![](https://rivas.cloud/wp-content/uploads/2023/11/photo_4_2023-11-27_14-03-17.jpg)
TRABAJAREMOS SIEMPRE SIN CONECTAR EL ENCHUFE A 220Vac , YA QUE LA ALIMENTACION LA COGERA DIRECTAMENTE DEL ADAPTADOR FTDI USB A TTL , SI ENCHUFAMOS EL ADAPTADOR CON 220Vac ES POSIBLE QUE FRIAMOS ALGO.

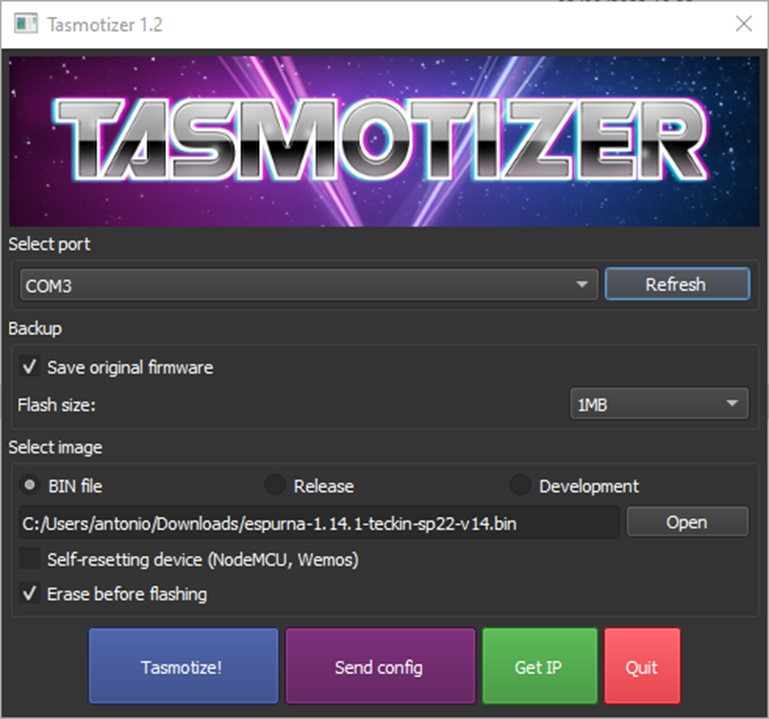

Por facilidad últimamente suelo usar tasmotizer , pero antes de flashear el nuevo firmware siempre saco una copia del dispositivo
![](https://rivas.cloud/wp-content/uploads/2023/11/image-38.png)
Marcaremos “save original firmware” y elegimos el fichero previamente descargado , en este caso tenemos que desmarcar el auto reset , y siempre “erase before flashing” así evitaremos problemas de corrupción.

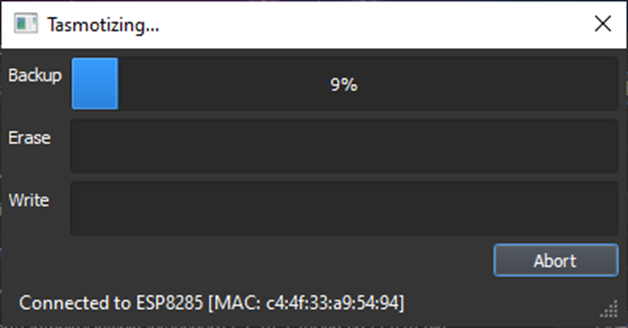

Una vez pulsemos Tasmotize empezara a leer y guardar el firmware original del dispositivo
![](https://rivas.cloud/wp-content/uploads/2023/11/image-39.png)

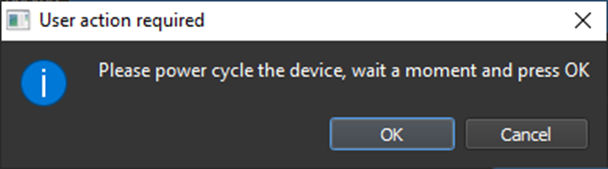

Lo quitaremos del alargo usb y pulsamos OK
![](https://rivas.cloud/wp-content/uploads/2023/11/image-40.png)

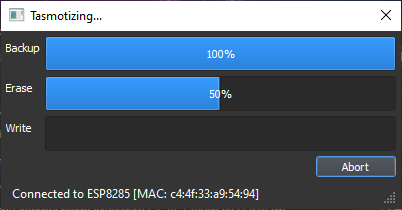

Empieza a borrar la flash del dispositivo
![](https://rivas.cloud/wp-content/uploads/2023/11/image-41.png)

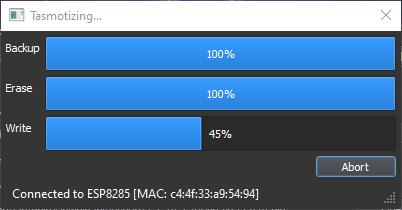

Una vez borrada la flash empezara a escribir el nuevo firmware
![](https://rivas.cloud/wp-content/uploads/2023/11/image-42.png)

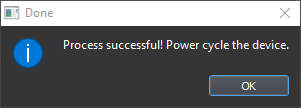

Si todo es correcto reiniciaremos el dispositivo pero antes debemos quitar la señal GPIO0 de masa
![](https://rivas.cloud/wp-content/uploads/2023/11/image-43.png)
Al arrancar deberemos ver que aparece una nueva wifi
![](https://rivas.cloud/wp-content/uploads/2023/11/image-44.png)
Una vez comprobado esto podemos proceder a montar de nuevo el enchufe
Nos conectaremos a la wifi ESPURNA-XXXXXX con la clave fibonacci
Accederemos a la url http://192.168.4.1/ con las credenciales admin / fibonacci

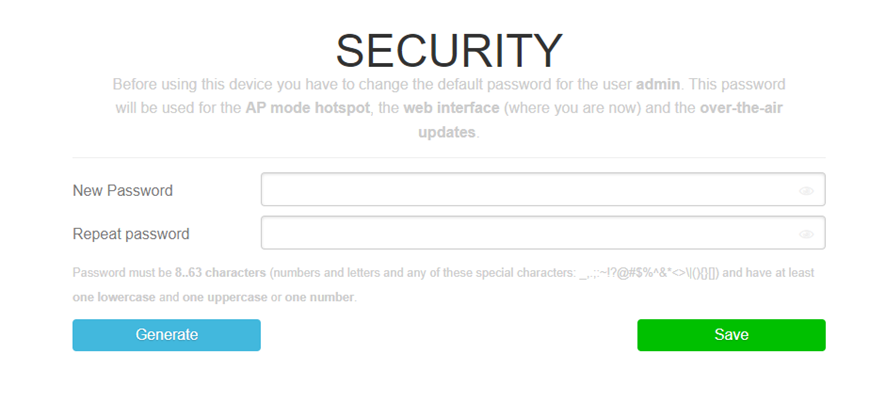

La primera pantalla nos pide cambiar la contraseña por defecto
![](https://rivas.cloud/wp-content/uploads/2023/11/image-45.png)

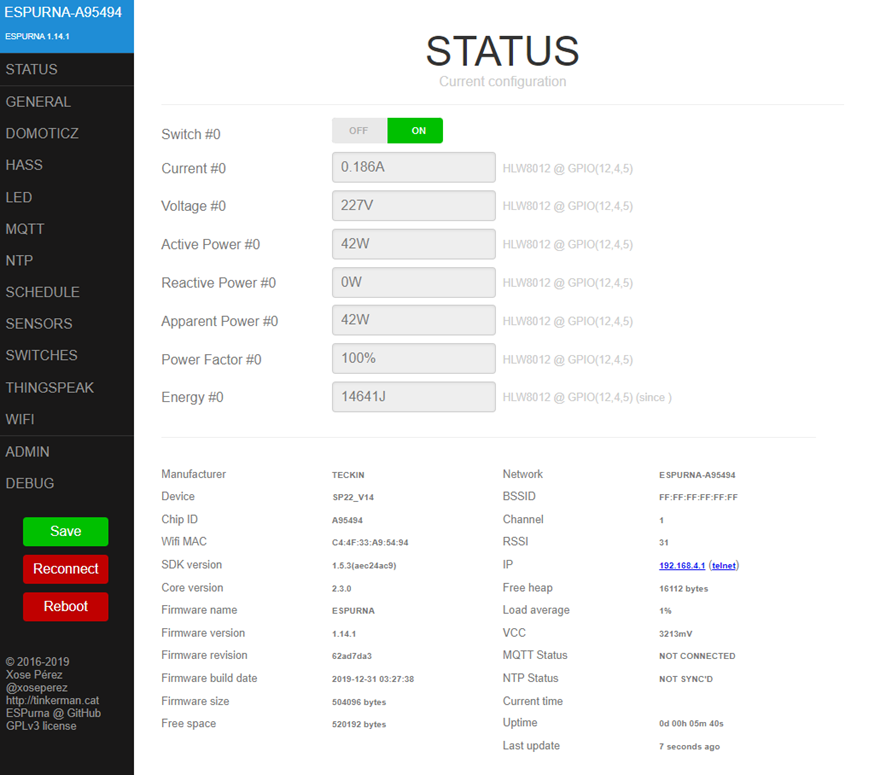

Una vez que volvamos a entrar a la wifi ESPURNA-XXXXXX y nos autentiquemos veremos la pantalla de estado que nos dará información de tensiones y consumos si todo es correcto.
![](https://rivas.cloud/wp-content/uploads/2023/11/image-46.png)

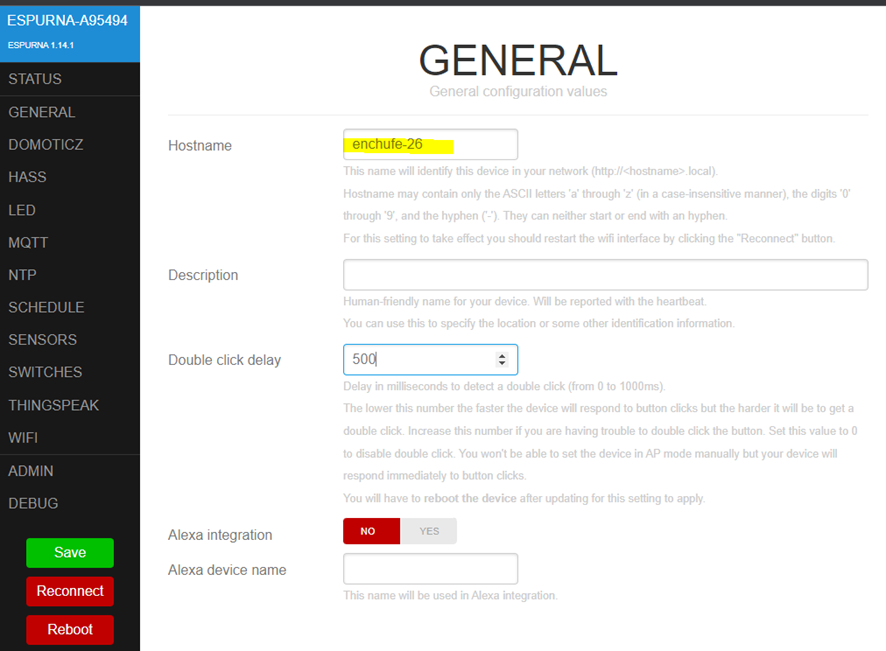

En la pestaña general cambiaremos el nombre del dispositivo
![](https://rivas.cloud/wp-content/uploads/2023/11/image-47.png)

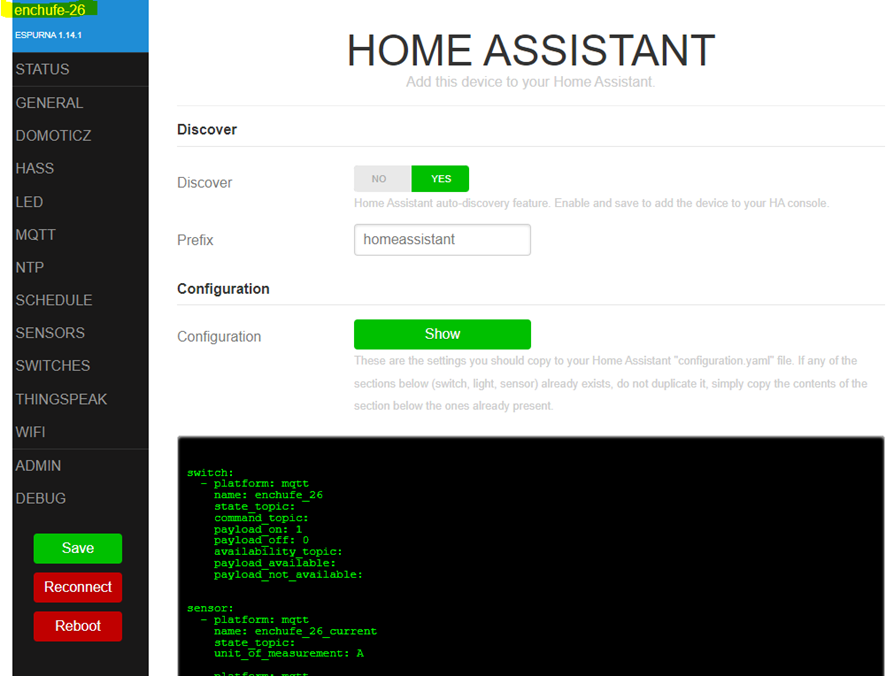

Después de reiniciar ya aparece el nombre del dispositivo , activamos si queremos el auto discovery de Home Assistant
![](https://rivas.cloud/wp-content/uploads/2023/11/image-48.png)

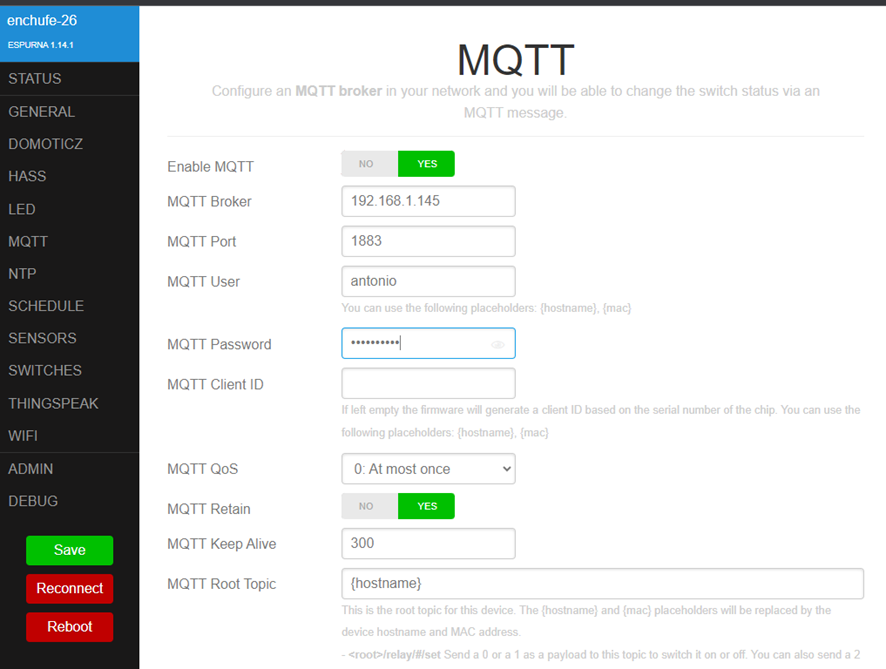

Configuramos la conexión a nuestro servidor MQTT
![](https://rivas.cloud/wp-content/uploads/2023/11/image-49.png)

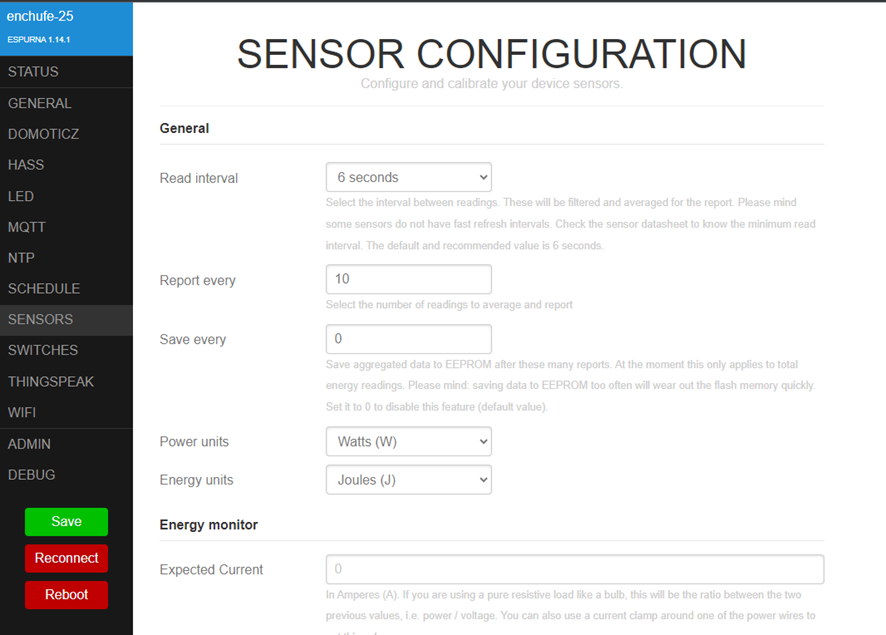

Definiremos los tiempos de lectura y cada cuantas lecturas envia la información a nuestro sistema
![](https://rivas.cloud/wp-content/uploads/2023/11/image-50.png)

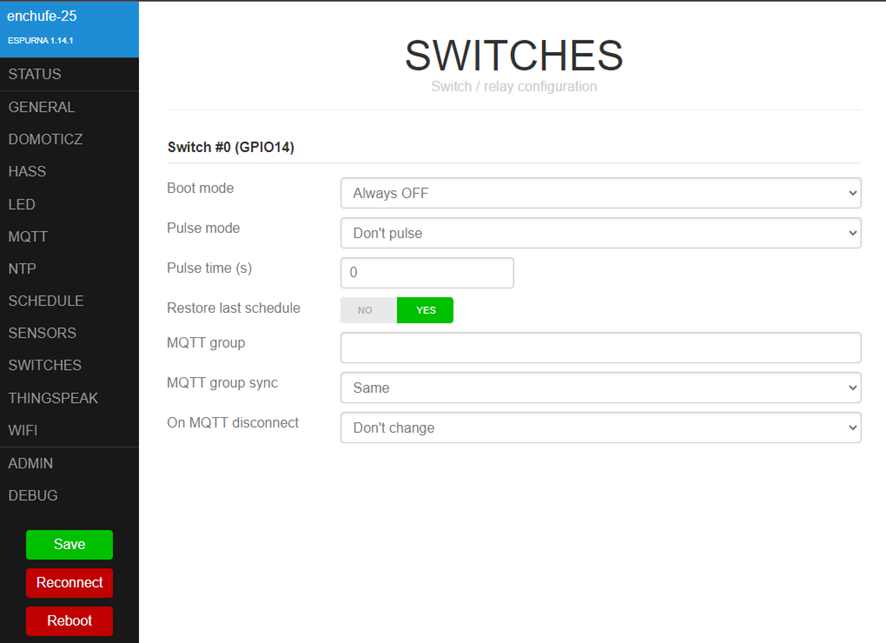

Aquí definiremos el comportamiento de la salida del enchufe en el arranque
![](https://rivas.cloud/wp-content/uploads/2023/11/image-51.png)

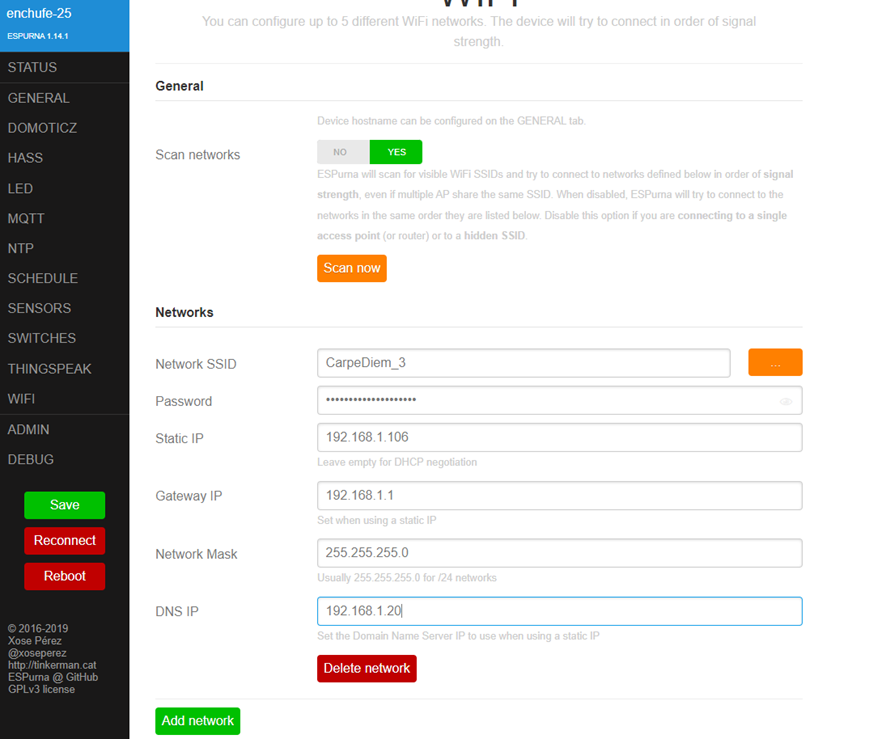

Configuramos al wifi principal y la de backup , asi como si queremos IP fija o dinámica
![](https://rivas.cloud/wp-content/uploads/2023/11/image-52.png)

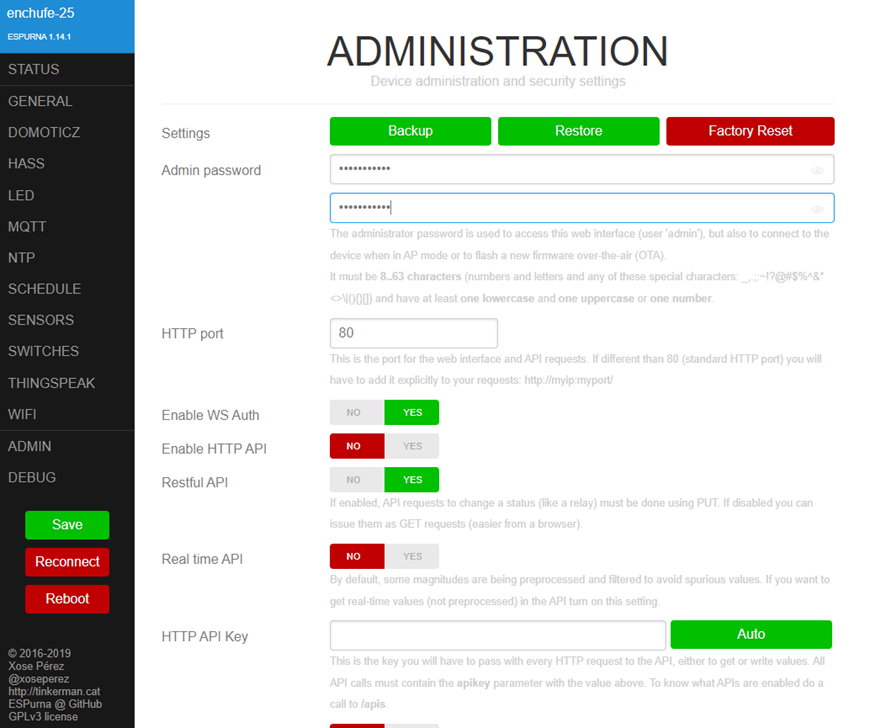

Aquí definimos la contraseña de acceso al panel web y toda la parte de conexión via API
![](https://rivas.cloud/wp-content/uploads/2023/11/image-53.png)

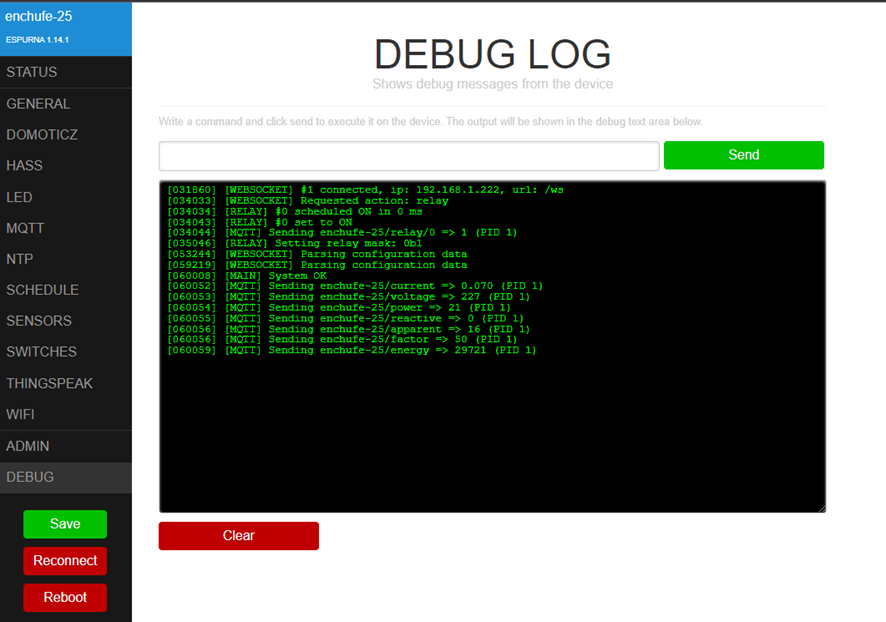

Podremos ver como va enviando los datos a nuestro servidor MQTT
![](https://rivas.cloud/wp-content/uploads/2023/11/image-54.png)

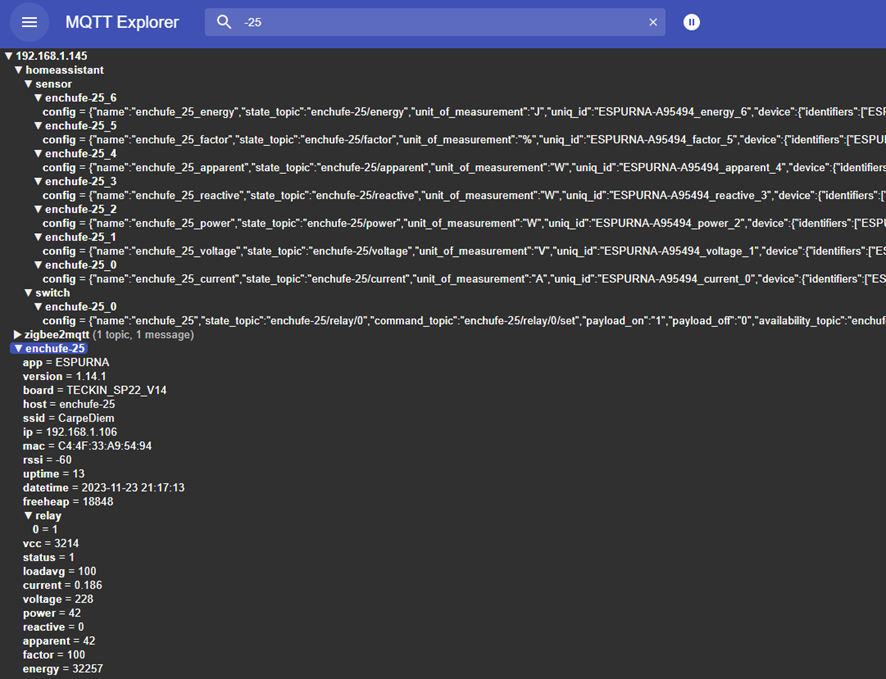

Y desde de MQTT EXplorer veremos como van llegando correctamente.
![](https://rivas.cloud/wp-content/uploads/2023/11/image-55.png)
Configuramos el switch en Home Assistant y toda la parte de sensores
switch: - name: enchufe_26 state_topic: enchufe-26/relay/0 command_topic: enchufe-26/relay/0/set payload_on: 1 payload_off: 0 availability_topic: enchufe-26/status payload_available: 1 payload_not_available: 0 qos: 0 retain: false optimistic: false sensor: - name: enchufe_26_current state_topic: enchufe-26/current unit_of_measurement: A icon: mdi:power-socket force_update: true - name: enchufe_26_voltage state_topic: enchufe-26/voltage unit_of_measurement: V icon: mdi:flash force_update: true - name: enchufe_26_power state_topic: enchufe-26/power unit_of_measurement: W icon: mdi:power-plug force_update: true - name: enchufe_26_reactive state_topic: enchufe-26/reactive unit_of_measurement: W icon: mdi:calendar force_update: true - name: enchufe_26_apparent state_topic: enchufe-26/apparent unit_of_measurement: W icon: mdi:calendar-today force_update: true - name: enchufe_26_factor state_topic: enchufe-26/factor unit_of_measurement: '%' icon: mdi:division force_update: true - name: enchufe_26_energy state_topic: enchufe-26/energy unit_of_measurement: kWh icon: mdi:calendar-blank force_update: true
También definimos un sensor tipo ping para controlar la comunicación con nuestro enchufe
- platform: ping host: 192.168.1.106 name: ping_enchufe_26 count: 5 scan_interval: 150
En customize.yaml le pondremos iconos y textos.
binary_sensor.ping_enchufe_26: friendly_name: Enchufe 26 icon: mdi:power-socket-eu switch.enchufe_26: friendly_name: Enchufe 26 icon: mdi:power-socket-eu sensor.enchufe_26_current: friendly_name: Consumo actual Enchufe 26 icon: mdi:power-socket sensor.enchufe_26_voltage: friendly_name: Tension Enchufe 26 icon: mdi:flash sensor.enchufe_26_power: friendly_name: Potencia actual Enchufe 26 icon: mdi:power-plug sensor.enchufe_26_reactive: friendly_name: Reactiva Enchufe 26 icon: mdi:calendar sensor.enchufe_26_apparent: friendly_name: Consumo aparente Enchufe 26 icon: mdi:calendar-today sensor.enchufe_26_energy: friendly_name: Consumo acum. Enchufe 26 icon: mdi:calendar-blank sensor.enchufe_26_factor: friendly_name: Factor de potencia Enchufe 26 icon: mdi:division
Y ya a programar automatizaciones a gusto del consumidor , con esto y un bizcocho ….
