Sensor de calidad del aire conectado a luftdaten.info , Parte I – Montaje

Buenas , en esta ocasión vamos a montar una estación para medir la calidad del aire y luego conectarla a la red mundial de sensores luftdaten , además la integraremos en nuestro Home Assistant y veremos las diferentes formas de extraer y guardar los datos para procesarlos posteriormente

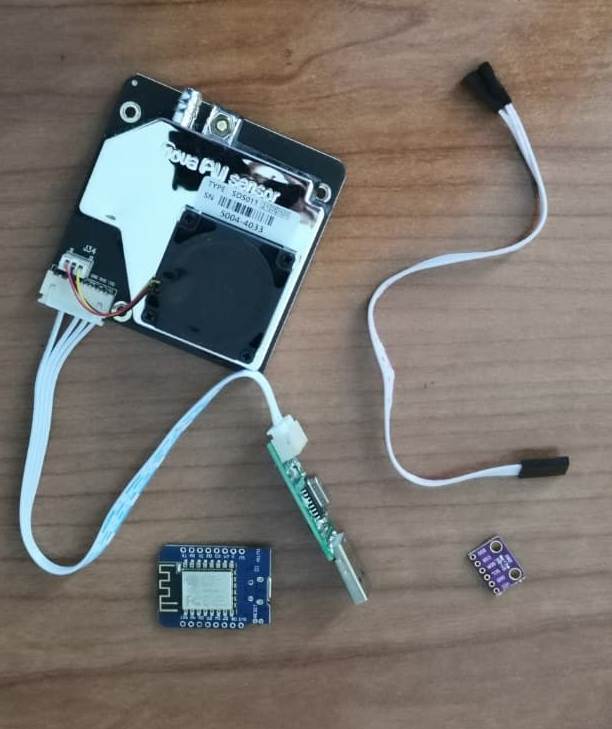

Consta de un Wemos D1 Mini , un sensor BME280 y un sensor laser de alta precisión Nova SDS011 para medir la calidad del aire , las principales características de este sensor son :

  • Salida: PM2.5, PM10
  • Rango de medida: 0.0-999.9μg/m3
  • Alimentación :5V
  • Consumo máximo: 100mA
  • Consumo en modo reposo: 2mA
  • Tiempo de respuesta :1 segundo
  • Salida de datos: 1 vez/segundo
  • Resolución del diámetro de las partículas :≤0.3μm
  • Error relativo:10%
  • Rango de temperaturas :-20~50°C
  • Tamaño: 71mm*70mm*23mm

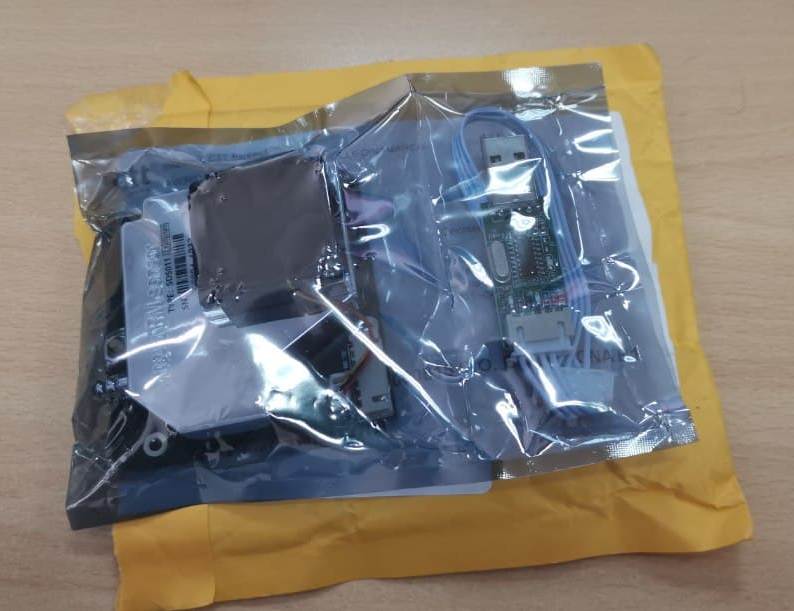

Os recomiendo comprar el sensor laser en este enlace ( https://es.aliexpress.com/item/32860435222.html?spm=a2g0s.9042311.0.0.11c163c0S6vqag ) , es el paquete que mas rápido me ha llegado de china , pedido un viernes noche y el jueves siguiente por la mañana estaba en casa ya, increíble en menos de una semana.

Las conexiones son sencillas , solamente son ocho cables , cuatro por sensor , el único punto a tener en cuenta es la alimentación ya que el BME280 va a 3,3V y el SDS011 va a 5V

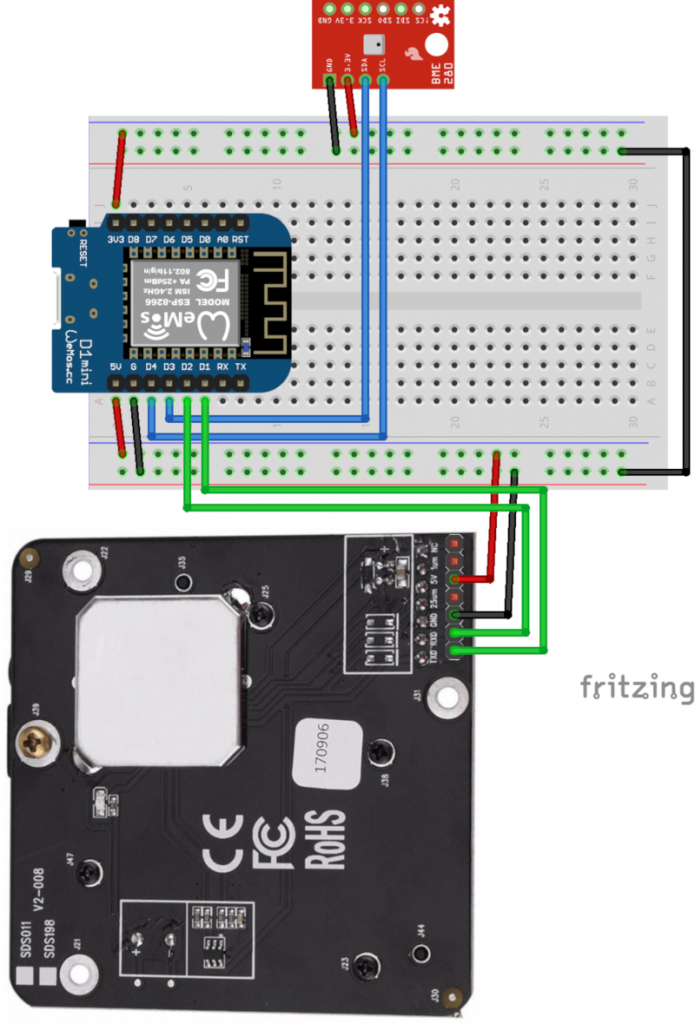

Aquí os dejo el conexionado de todo el conjunto

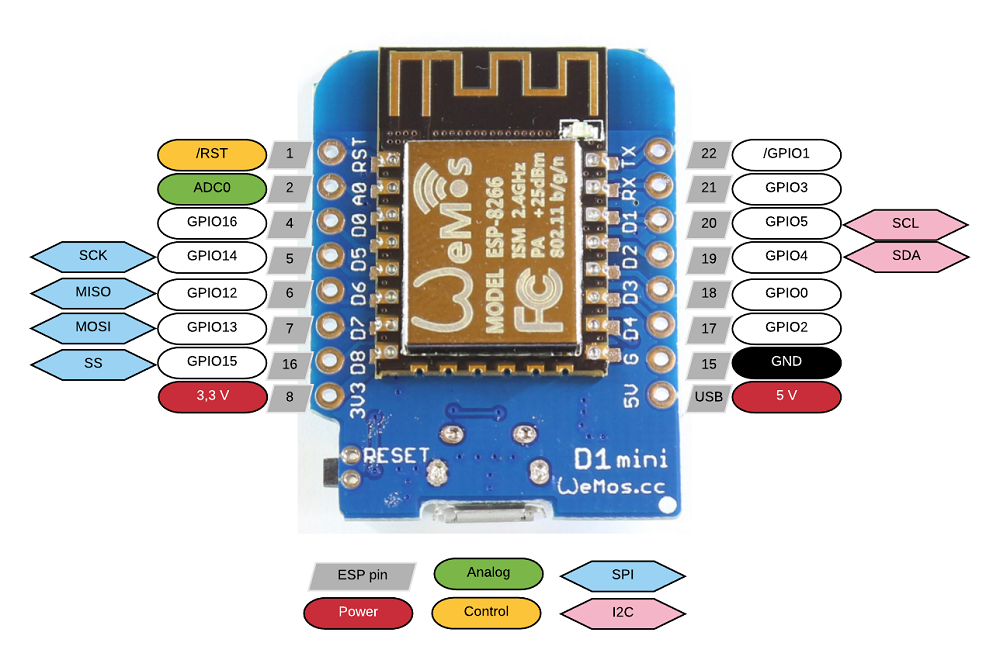

Sensor BME280 ------------- WEMOS GND ------------------------ GND VIN ------------------------ 3V3 SDA ------------------------ D3 SCL ------------------------ D4
Sensor SDS011 ------------- WEMOS GND ------------------------ GND 5V ------------------------- 5V RXD ------------------------ D2 TXD ------------------------ D1

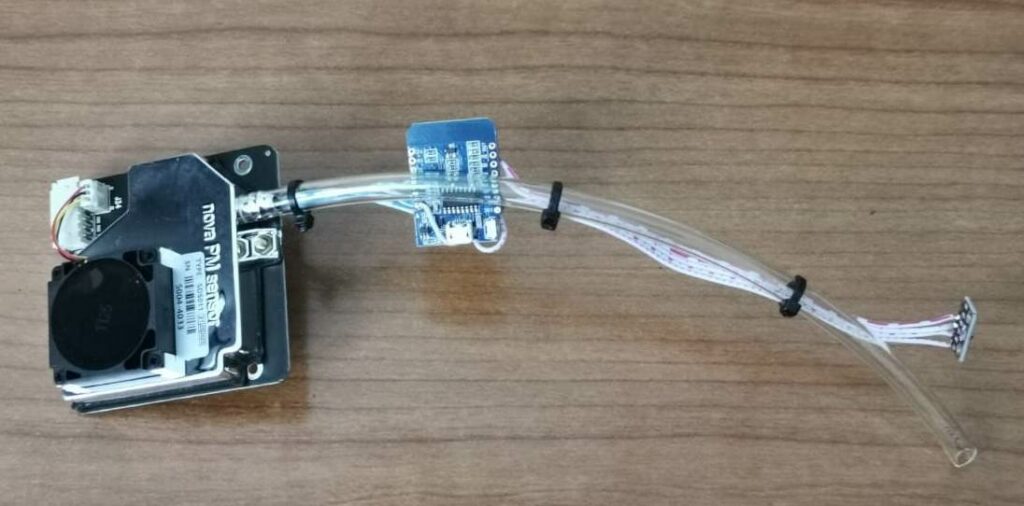

Una vez todo cableado yo lo he dejado así para hacer pruebas hasta que no este lista la caja donde ira ubicado

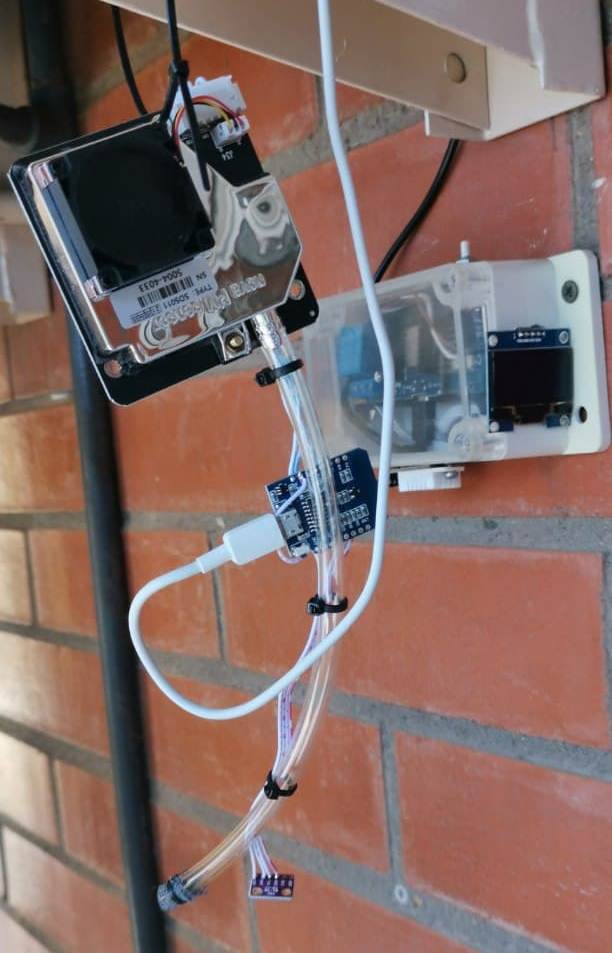

Y temporalmente para hacer pruebas le he puesto una malla al tubo de entrada de aire y lo he colgado tal que así
